槽型混合机

【技术领域】

实用型涉及一种槽型混合机

【背景技术】

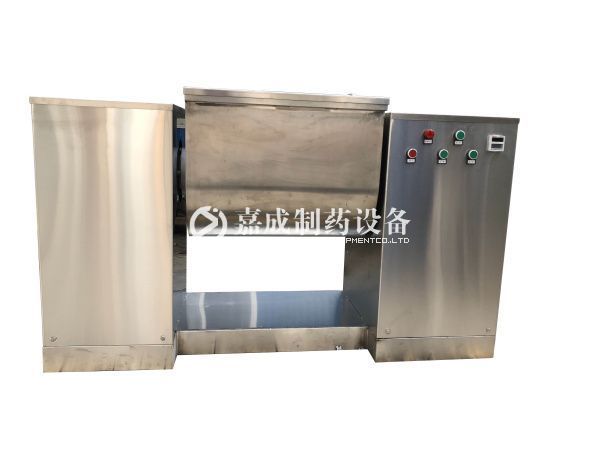

槽型混合机用以混合粉状或糊状的物料,使不同质物料混合均匀。是卧式槽形单桨混合,搅抖桨为通轴式,便于清洗。与物体接触处全采用不锈钢制成,有良好的耐腐蚀性,混合槽可自动翻转倒料。包括电动机、传动机构、机身、翻斗、旋转轴和S形搅拌桨,电动机安装在机身内,旋转轴穿过翻斗置于机身上,且通过传动机构与电动机传动连接,S形搅拌桨固定在旋转轴上,在所述S形搅拌桨内的旋转轴上还交叉排列有数个切割刀。

槽型混合机在工作过程中通过S型搅拌桨的转动,实现对翻斗内的物料进行推动,将搅拌桨设为S型虽然能够更容易推动物料,但是物料在搅拌的过程中都是沿着一个方向运行的,存在搅拌不匀的问题。

【实用新型内容】

针对现有技术存在的不足,本实用新型的目的在于提供一种槽型混合机,设置了主桨排和辅助桨排,所述主桨排上的两个桨体的桨面与另外两个桨体的桨面相向设置,所述辅助桨排的一个桨体的桨面与另一个桨体的桨面相向设置,使受搅拌的物料在搅拌过程中受到两个方向上的力,从而搅拌得更加均匀。

为实现上述目的,本发明提供了如下技术方案:一种槽型混合机,包括翻斗,所述翻斗内设有旋转轴,所述旋转轴沿其轴向设有四列搅拌桨排,四列搅拌桨排沿旋转轴的周向均匀分布,四列搅拌桨排包括两列主桨排以及两列辅桨排,主桨排与所述辅桨排交错设置,

主桨排包括四个均匀分布的主桨体,所述辅桨排包括两个辅桨体,

其中,靠近旋转轴一端的两个主桨体的桨面与靠近旋转轴另一端的两个主桨体的桨面相向设置,辅桨排的两个桨体的桨面相向设置。

本实用新型进一步设置为:主桨体包括主基座和主桨杆,主基座固定于旋转轴,主桨杆的一端固定于主基座,主桨杆的另一端与所述主桨体的桨面固定连接。
