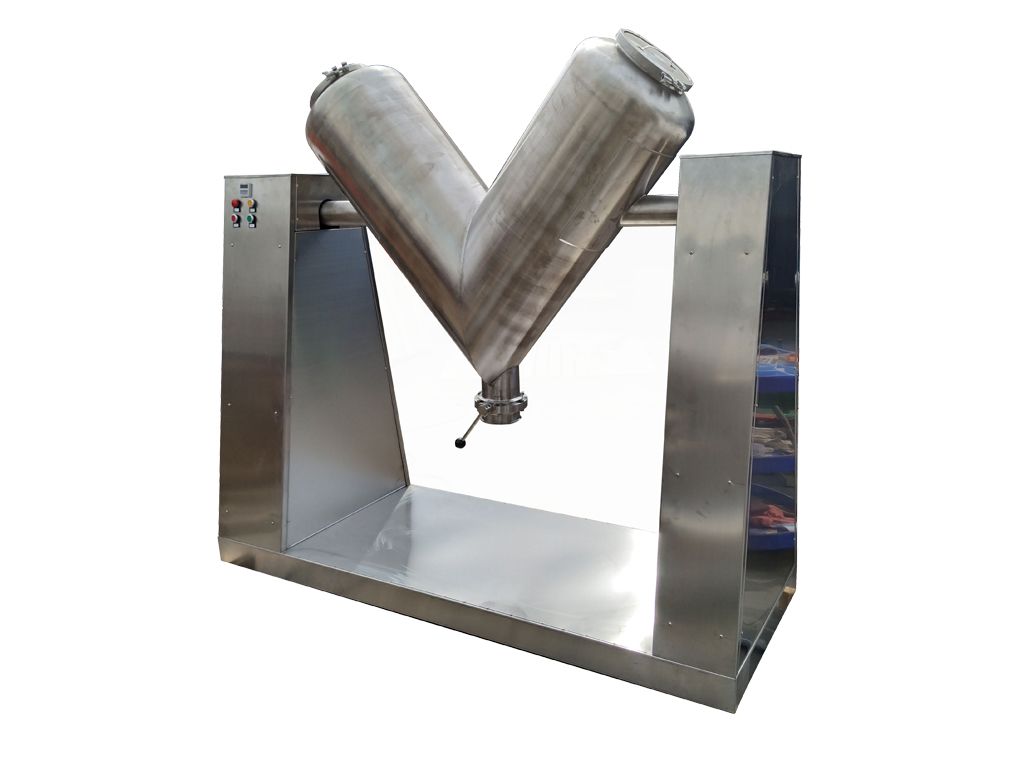

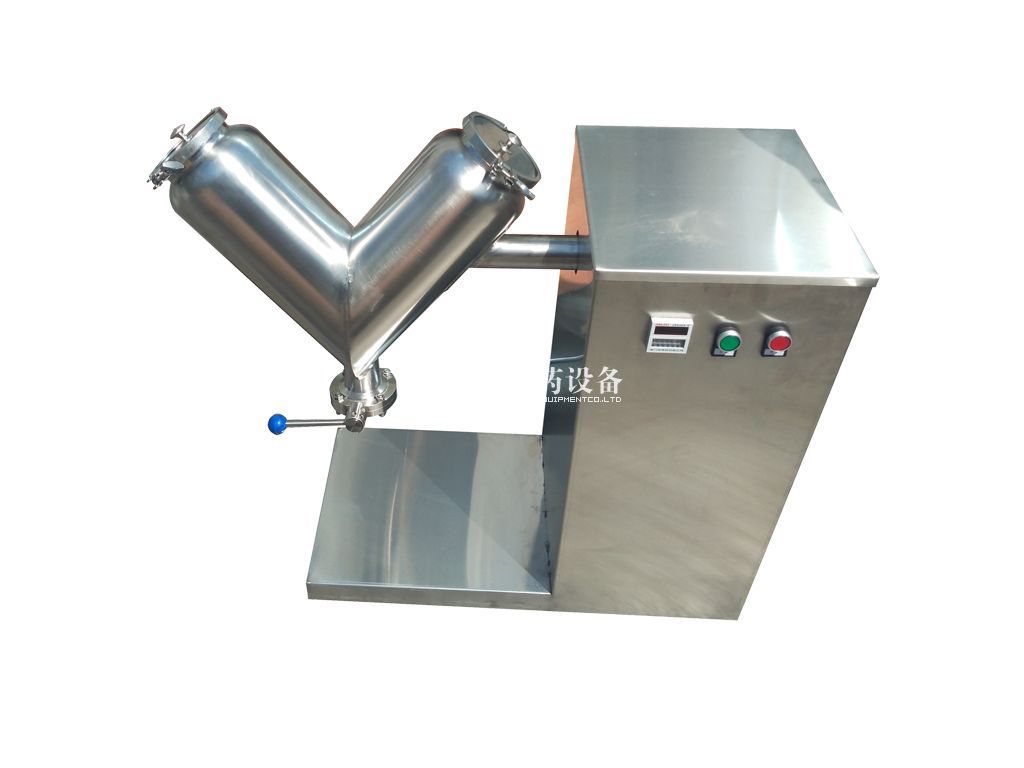

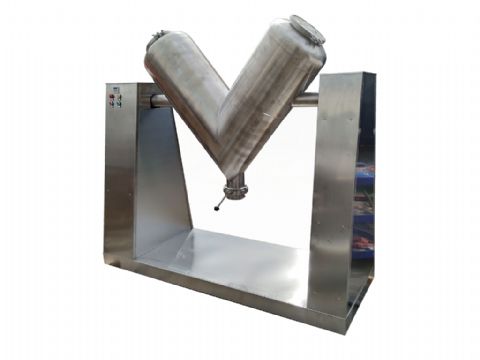

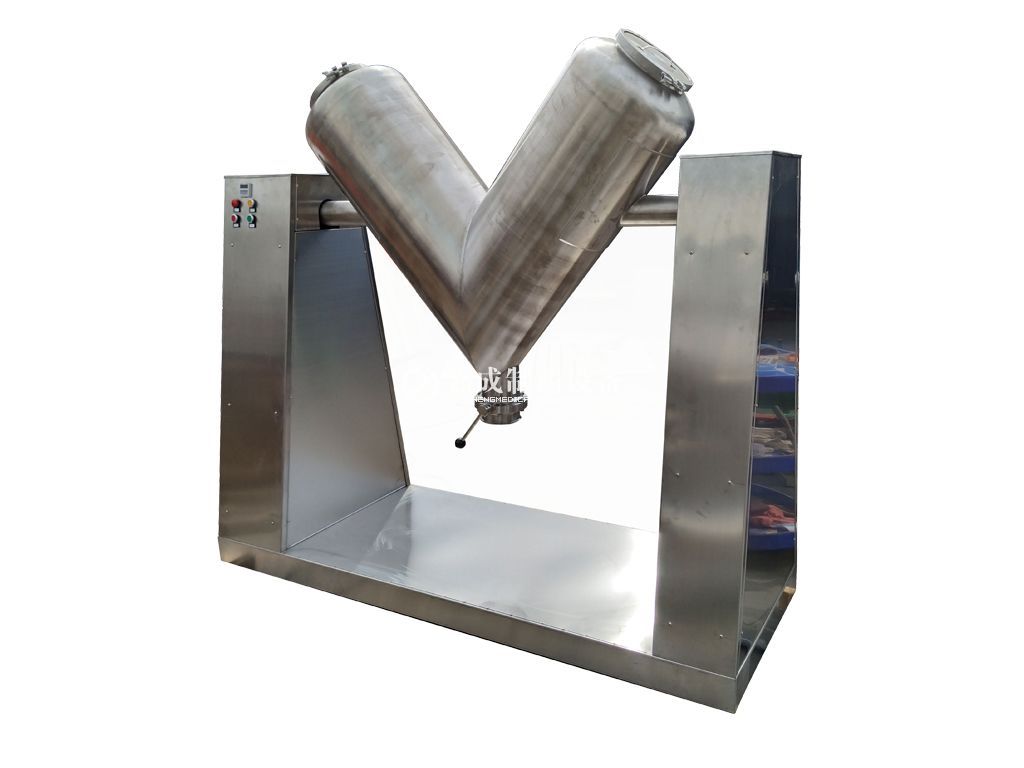

V型混合机





主要用途：

   本机主要用于制药、化工、电子、食品、饲料等行业对粉状、颗粒状等物料的均匀混合。

结构特点：

   V型混合机主要对较细的粉料或对某一主料含量较少的物料均能均匀混合。它是利用两个不对称的料筒，采用重力混合，物料在料筒内不断聚中，不断分散，一般经过5～15分钟左右时间混合，使两种或两种以上充分混合均匀，特别适合对两种或两种以上的粉、粒状物料,比重悬殊较大的混合，混合均匀度达99%以上，混合筒体内外壁经精密抛光处理，表面光滑、平整、无死角、易清洗。

结构：

  混合料筒为两个不对称的圆筒，采用304优质不锈钢板圈圆密焊成型，V型混合筒体的两端采用椭圆形封头，在两只封头上均装置进料口，更利于物料混合完毕后对筒体的清洗。

  传动系统由电机、减速机、链轮、轴承、传动轴等部分组成，传动轴固定焊接在筒壁上，并有钢板加强，在工作过程中无抖动、无偏心现象、噪音小、维修方便，使用寿命长，运转平稳等特点。

  混合机的机架采用槽钢焊制，焊接牢靠，机架外包采用304不锈钢制作，表面平整，无划痕。传动机架两头为活动门，便于保养和维修。

  电器控制精确、灵敏，混合时间的控制采用数显时间继电器控制，混合时间根据混合的实际生产工艺的要求设定，进出料采用点动按钮，将筒体点动到合适的装料（或出料）位置，进出物料。降低了劳动强度，提高了生产效率。

  进料口为活动式盖板，采用杠杆压紧，密封采用食用硅橡胶密封条，无污染，操作方便。

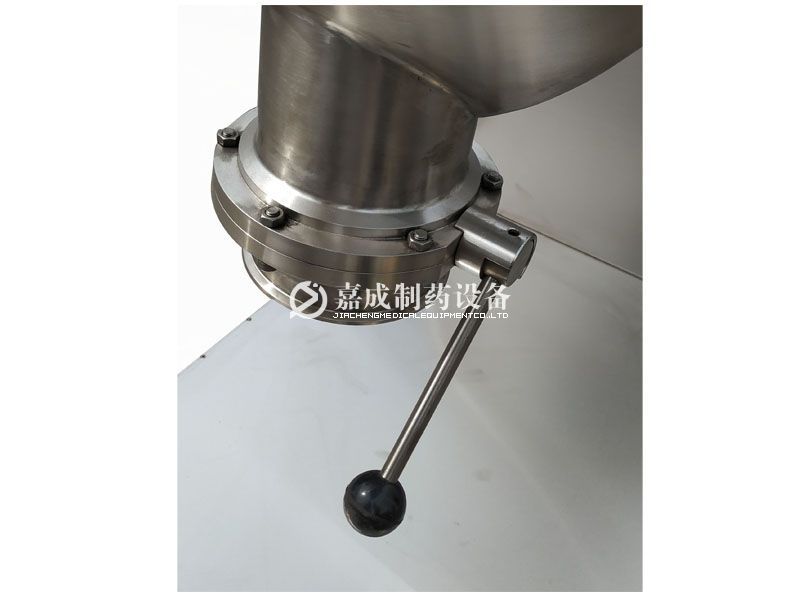

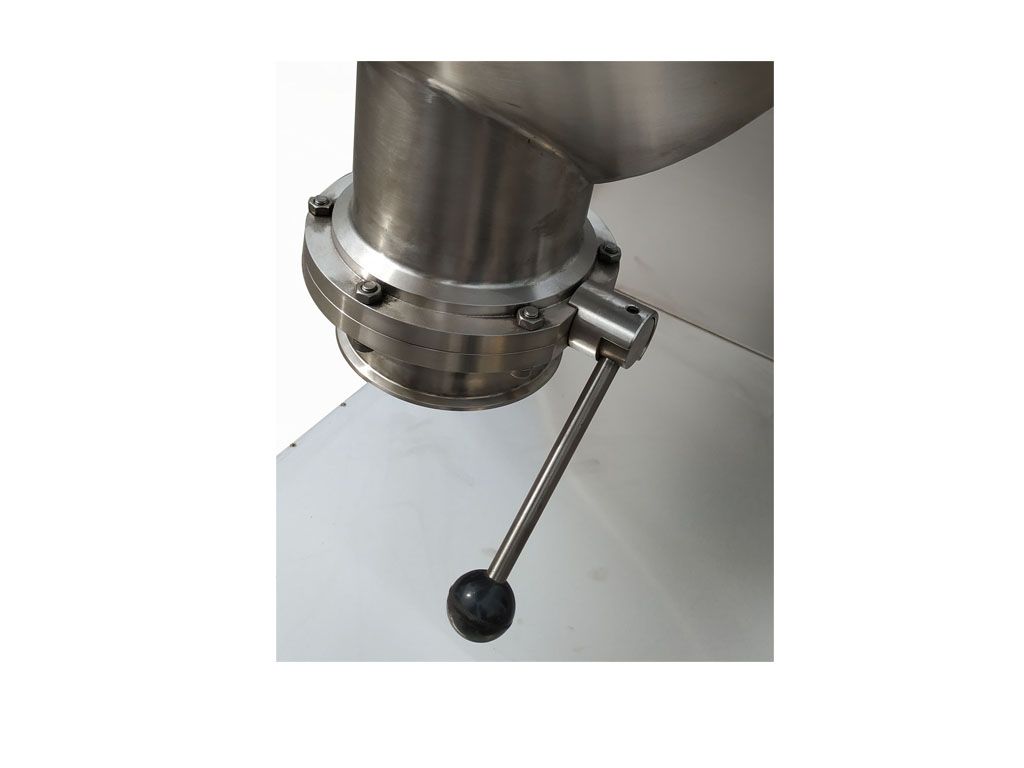

  出料口采用不锈钢蝶阀，蝶阀密封效果好，无泄漏，操作方便。

  本机结构紧凑，占地面积小，外形美观，操作简便，混合均匀。

  整机符合国家药品“GMP”标准。

主要技术参数：

型号：VH-10

1、容积：10L

2、筒体转速：24r/min

3、功率：0.55kw

4、出料口直径：Ø55mm

5、筒体材质：304不锈钢  3mm

6、主框架材质：40#槽钢

7、外形尺寸：750×350×950mm

型号：VH-50

1、容积：50L

2、筒体转速：24r/min

3、功率：0.75kw

4、出料口直径：Ø89mm

5、筒体材质：304不锈钢  2mm

6、主框架材质：50#国标角铁

7、主轴材质：304  45#国标钢

8、外形尺寸：1380×520×1020mm

9、电机型号：YX3-80m2-4     1390r/min

10、蜗轮减速机   规格60型   速比：1:47



型号：VH-100

1、容积：100L

2、筒体转速：15r/min

3、功率：1.1kw

4、出料口直径：Ø89mm

5、筒体材质：304不锈钢  3mm

6、主框架材质：50#国标角铁

7、主轴材质：304  45#国标钢

8、外形尺寸：1600×650×1380mm

9、密封件：22×19硅橡胶

10、蜗轮减速机   规格60型  速比：1:47

11、外包：304不锈钢  1.0mm
