低温真空减压干燥箱参数

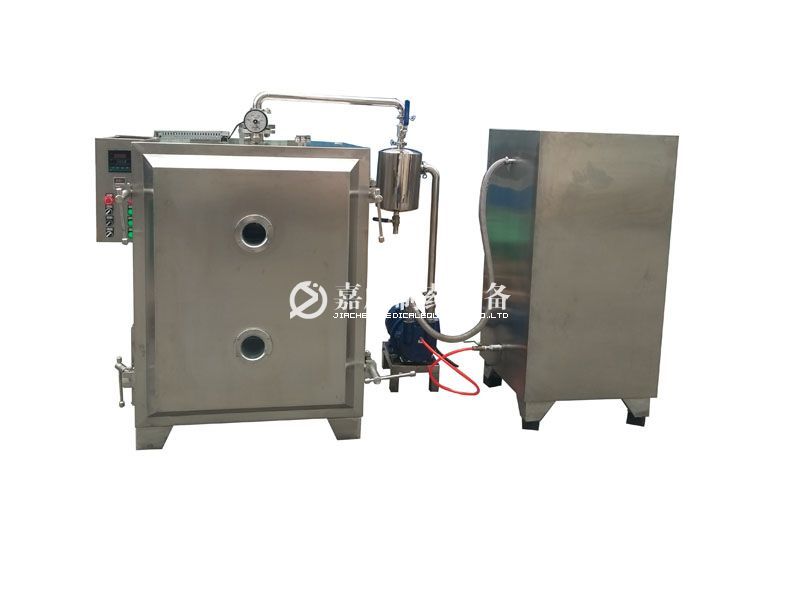

低温真空减压干燥箱参数展示

低温真空减压干燥箱详情

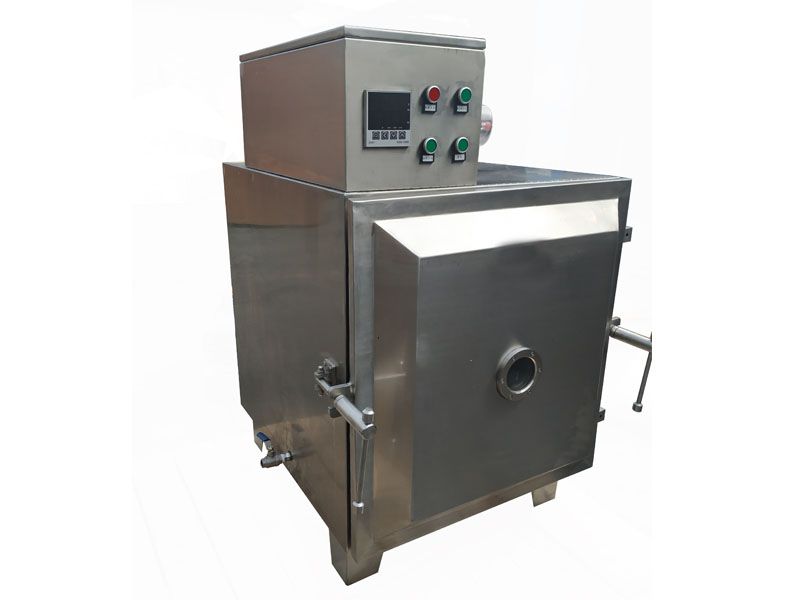

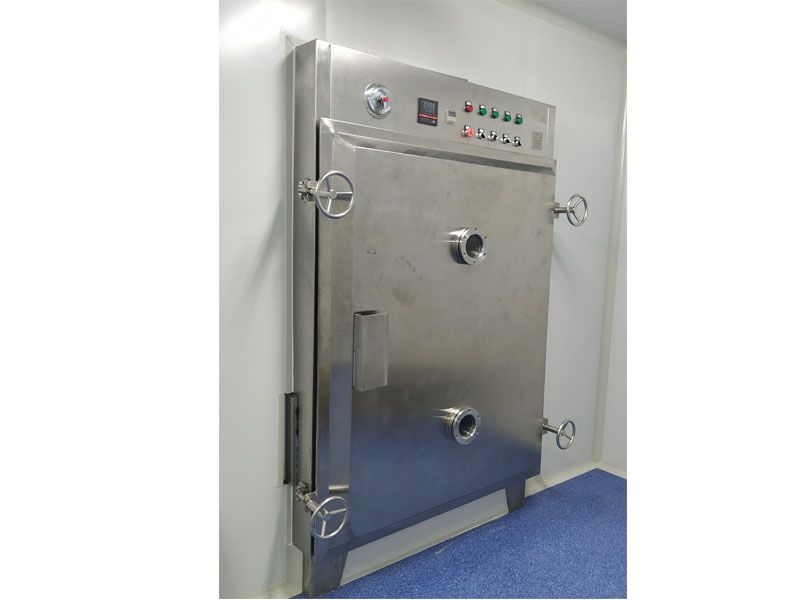

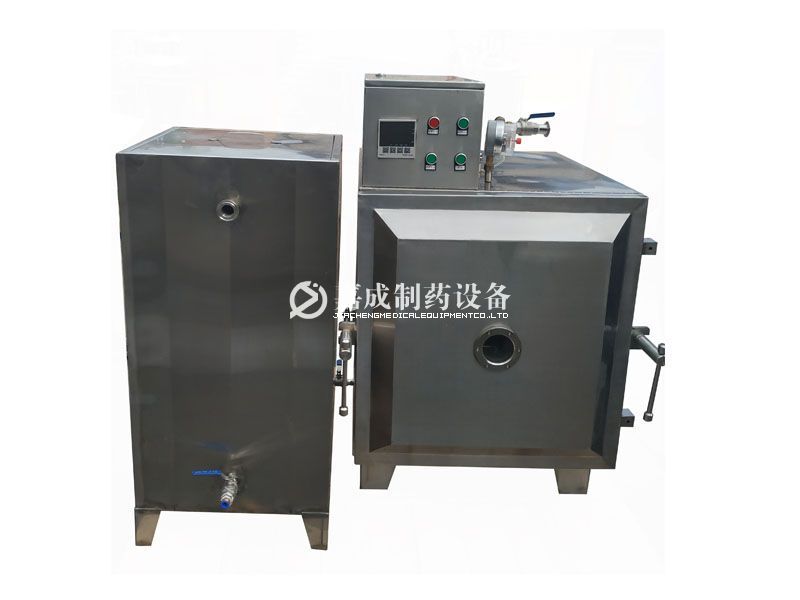

低温真空减压干燥箱细节展示

技术力量雄厚、设备先进、工艺配套、同时承接生产成套非标产品工程设计、设备制造一条龙服务!











产品介绍

所谓真空干燥,就是将被干燥物料处于真空条件下,进行加热干燥,它是利用真空泵进行抽气抽湿,使工作室内形成真空状态,加快了干燥速率。

真空干燥理论表明:

1、当加热温度恒定,提高真空度,能加快干燥速率;

2、当真空度恒定,提高加热温度,能加快干燥速率;

3、既提高真空度,又提高加热温度,则大大加快干燥速率。

如果采用冷凝器,物料中的蒸发溶剂可通过冷凝器加以回收,是一种常用的干燥设备。

如果采用SK-0.8型水环式泵真空,可不用冷凝器,则节省能源及投资。

真空干燥箱的特点:

1、在真空下物料溶液的沸点降低,使蒸发器的传热推动力增大,因此对传热量,可以节省蒸发器的传热面积;

2、蒸发操作的热源可以采用低压蒸汽或废热蒸汽;

3、蒸发器的热损失可减小;

4、适用于在高温下易分解,聚合和变质的热敏性物料的干燥;

5、在干燥前可进行消毒处理,干燥过程中任何不纯物均无混入;

6、属于静态式真空干燥烘箱,故干燥物料的形体不会损坏。

低温真空干燥箱设计有穿流式烘架,烘架可拆出,根据热空气上升的原理,充分利用各层烘架管传导热量达到加快干燥物料的目的。并可在整个密封表面上作微量自由摆动,以提高密封效果达到箱内真空度,这样物料均能在较低的温度环境下迅速气化加快干燥。

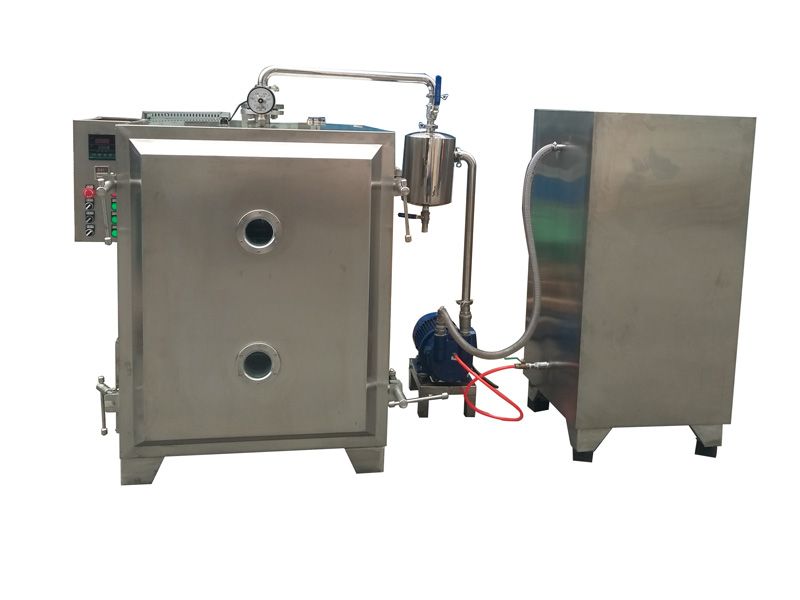

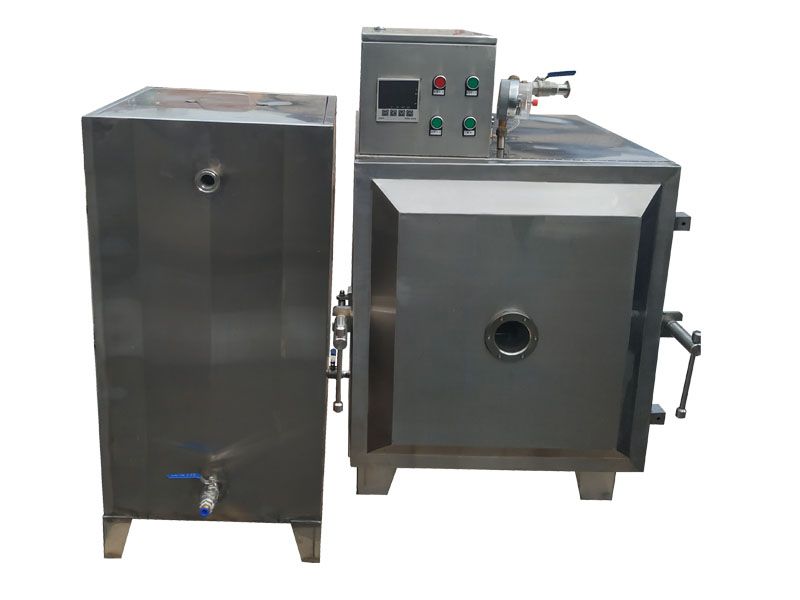

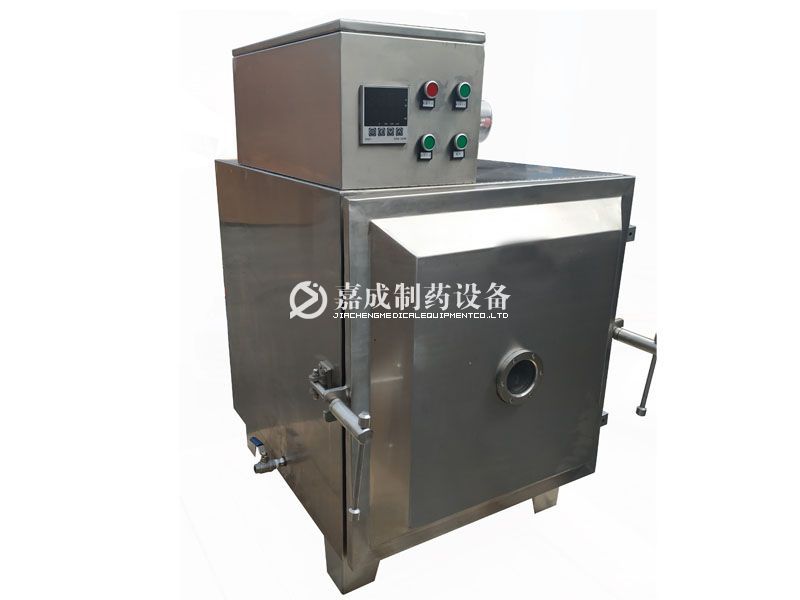

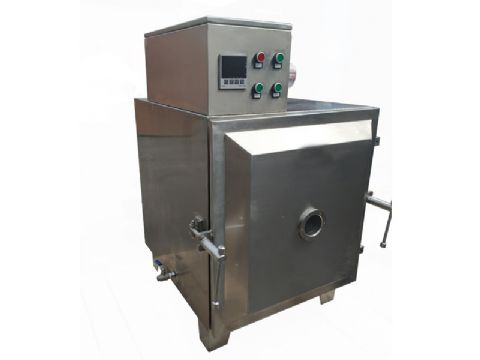

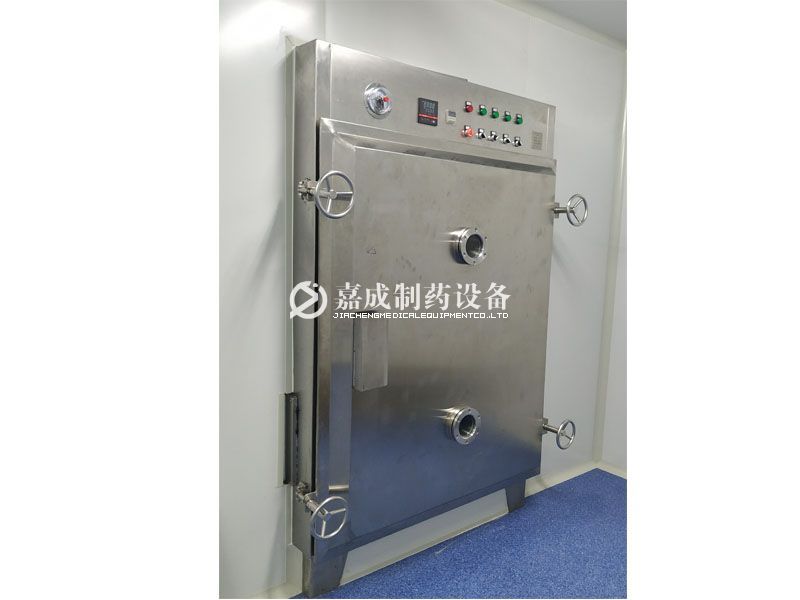

1、真空干燥烘箱:

根据不同的生产要求,真空干燥烘箱可由304-2B不锈钢板制作。烘箱前后设有三个视镜,便于观察物料干燥情况,前面设有真空表和温度计,还设有消毒口,用于对物料干燥前或干燥中后期的消毒和保护。消毒气体和保护气体由用户自选,消毒过程中必需关闭真空泵与真空阀门,消毒结束关闭消毒口后;才能开启真空泵,打开真空阀门抽真空。烘箱上设有一个蒸汽进口(或热水出口),烘箱底部设有疏水器接口(或热水进口)和排污口。用户对干燥含水量较高的物料,在干燥过程中会在器身内产生大量积水,形成二次蒸发,减慢干燥速度,本厂可为用户生产排污贮水箱附件,克服上述弊端,待干燥结束取出物料后,排放掉污水即可。

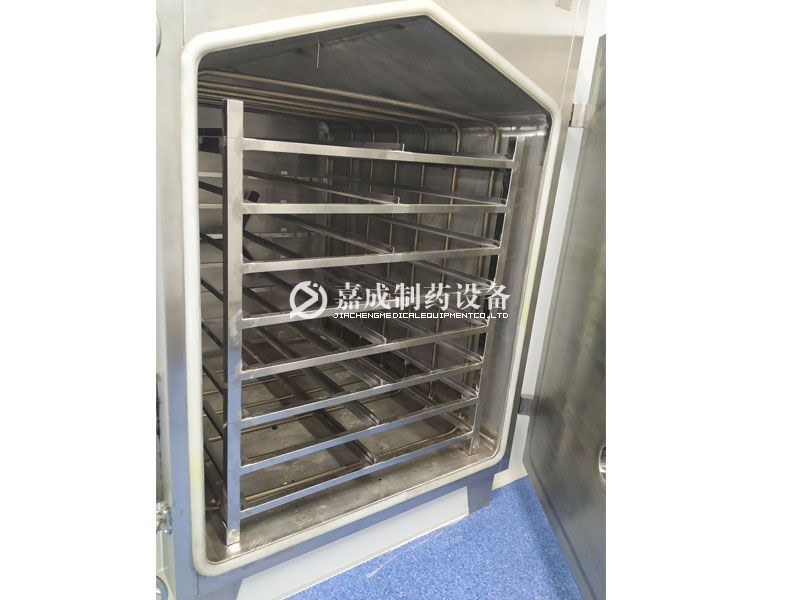

2、烘箱内烘架:

根据不同的物料干燥要求,304-2B不锈钢无缝钢管制作。根据物料不同的干燥温度要求,烘架有蒸汽型、热水型。

3、冷凝器:(用户另配)

冷凝器作用是在真空抽气管路中回收溶剂,其换热面积视规格型号大小而定(≥3㎡),下面接口通入冷水,上面接口为出水,两侧的一端接真空干燥烘箱,另一端接贮槽。如用户对回收溶剂有特殊要求,厂方可根据用户要求的材料进行制作冷凝器。

槽:(用户另配)

贮槽作用是存放回收溶剂,可根据用户要求的材料进行制作,贮槽设有真空抽气进出口,溶剂排放阀口,放空阀口,夜位计。

真空泵:(随机配备)

真空泵的选择请参考技术数据,可根据物料的沸点、蒸发量及干燥要求选用合适的真空泵。但在溶剂不需回收情况下,由于真空抽气抽湿中含有大量水蒸汽,原则选用水环式真空泵或水喷射泵。

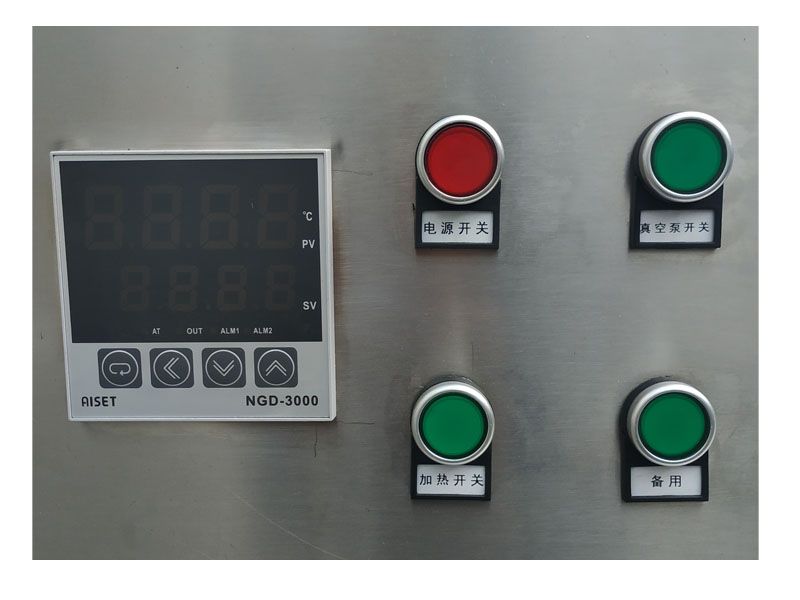

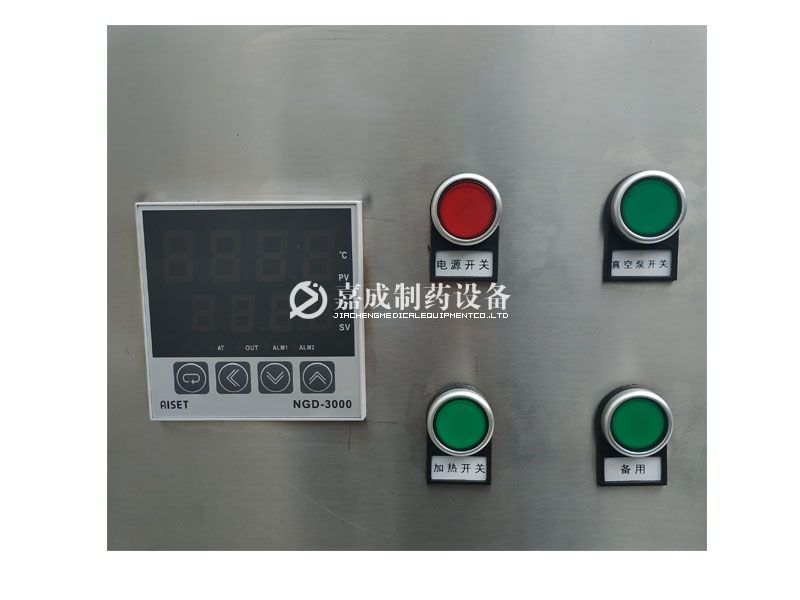

电控箱:(蒸汽加热不需要配)

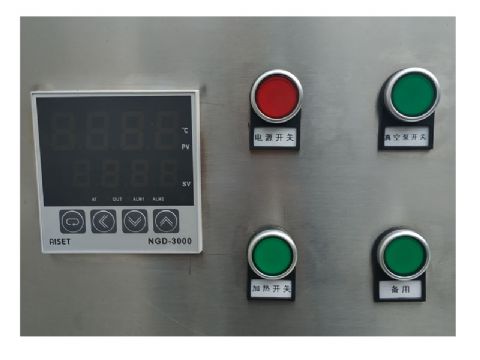

主要用于热水自动温度控制循环,对烘箱加热烘架的温度控制,温度数显设定,真空泵、热水管道泵、冷凝器、冷水循环水泵 等手动与自动控制。

烘盘:

在被干燥物料允许的情况下,尽量选用10目~12目的不锈钢筛网盘,有利于物料的干燥。

真空干燥箱主要技术参数:

规格型号

FZG-4

FZG-6

FZG-12

FZG-16

FZG-24

FZG-32

干燥箱内尺寸(mm)

620×700×800

800×850×960

650×950×1200

830×1020×1200

1020×1450×1200

1200×1380×1200

干燥箱外尺寸(mm)

950×900×1450

1000×1000×1400

950×1300×1600

1130×1240×1850

1220×1640×1750

1400×1600×1850

烘架层数

4

6

6

8

8



层间距离(mm)

130

130

130

120

120

120

烘盘尺寸(mm)

640×460×45

烘盘数

4

6

12

16

24

32

箱内空间真空度

<-0.1MPa

加热方式

电加热

电加热

电加热

建议采用蒸汽加热

电加热功率(kw)

3

6

15

机器重量(kg)

300

400

1000

1500

1800

2100
