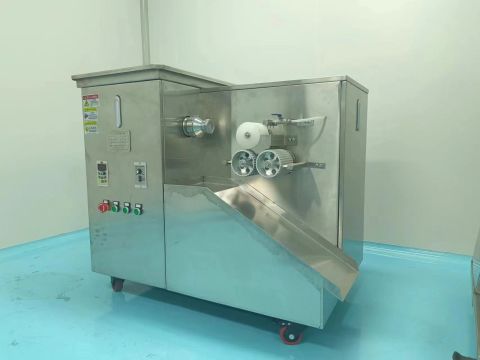

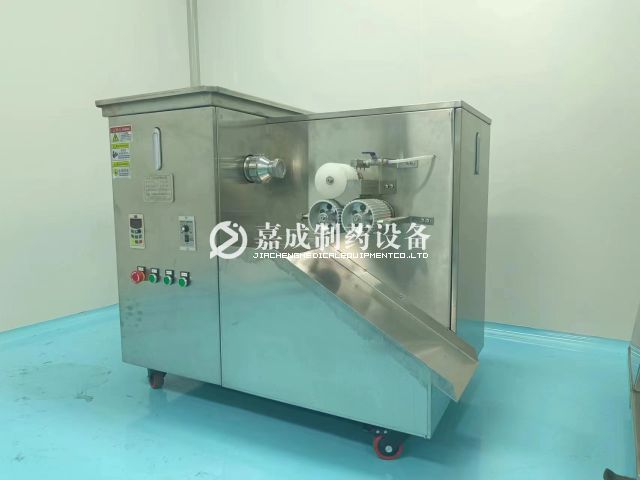

结构特点：

 1、本机由出条和制丸两部分组成，箱式结构，横向出条，构造简单，操作容易，维修方便。

 2、出条采用蜗轮减速器，传动平稳可靠。

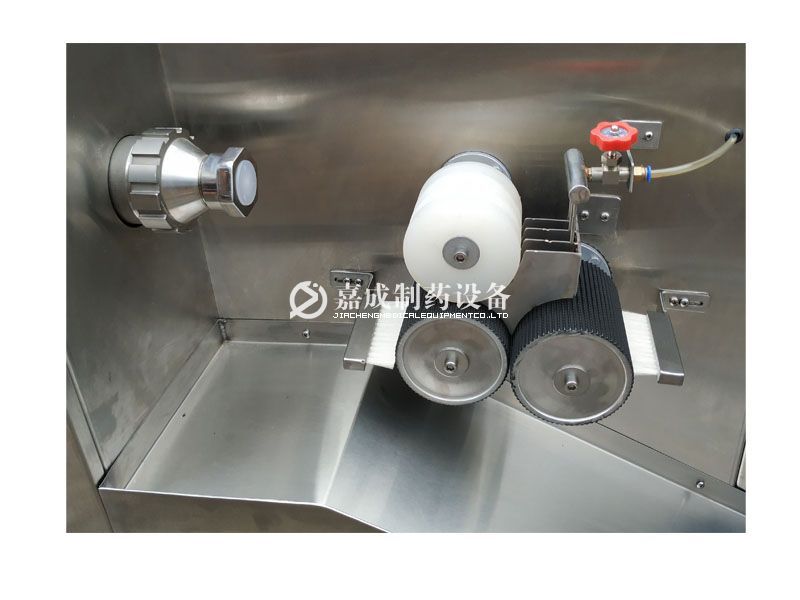

 3、制丸部分的搓丸和切丸机构装在一个变速箱内，机件润滑条件良好，切丸速度可通过无级变速机的旋钮调节，使滚刀可获得6－30转/分的转速，直到切丸速度达到与出条速度匹配。

 4、投料口大，压板翻动压料双螺旋出料，便于填料，可解决棚料现象。

 5、用酒精点滴药条，制丸刀外侧装有毛刷，可解决粘刀现象，酒精装在出条机构的方箱内，通过球阀调节酒精量的大小。

工作原理：

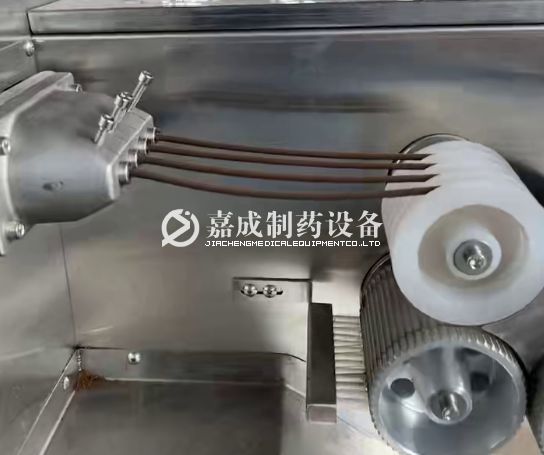

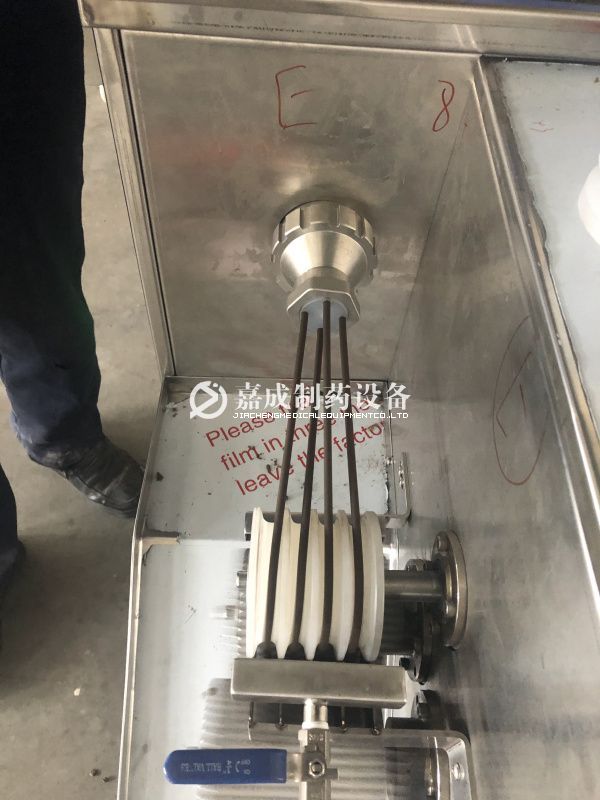

  将混合均匀的药料投入料口内，压料翻板在螺旋推进器的挤压下挤出1-3条相同直径的药条。在导轮的控制下同步进入切药搓动的工作过程后，连续制成大小均匀的浓缩丸（水丸）。

主要技术参数：

规格型号：ZW-80

制丸规格:3-12mm（标配一种）

出条（根）:1-4

产量（kg/h):8-40

电压（V）:380

总功率（kw）：2.1

主电机功率（kw）：1.1

搓丸功率（kw）：0.75

切丸功率（kw）：0.25

外形尺寸（mm）:1330×840×969

重量（kg）:350

随机配备6mm内六角一个、勾头扳手一把

变频器:变频调速、出条快慢可调

主要配置清单：

序号 名     称 规格型号 单位 数量 备      注

1 磨具 120×Φ100mm 套 1 自制

2 变速箱 278×240mm 只 1 自制

3 推料电机 1.1kw 台 1

4 搓丸电机 0.75kw 台 1

5 切丸电机 0.25kw 台 1

6 螺旋推进器   SUS304不锈钢 只 2

7 框架 角钢和槽钢混合 套 1

8 外包 1.2mmSUS304不锈钢 套 1

9 润滑系统 不锈钢滴管、胶管 件 各1

10 毛刷 120×30mm  尼龙毛刷 件 2

11 档条板 1.5mm304 件 1 自制

12 出条口 尼龙 件 4 自制

13 绞龙 304 件 1 铸造

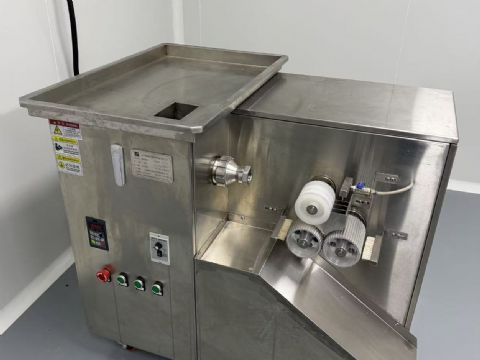

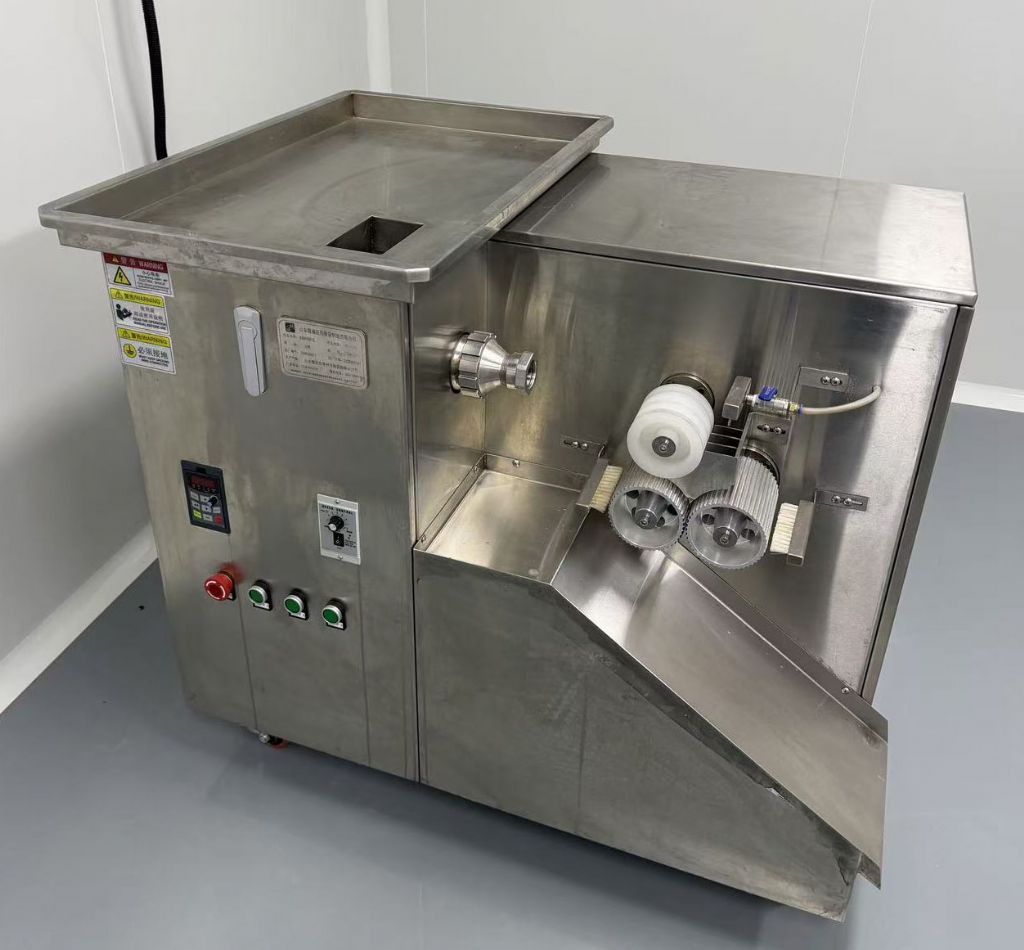

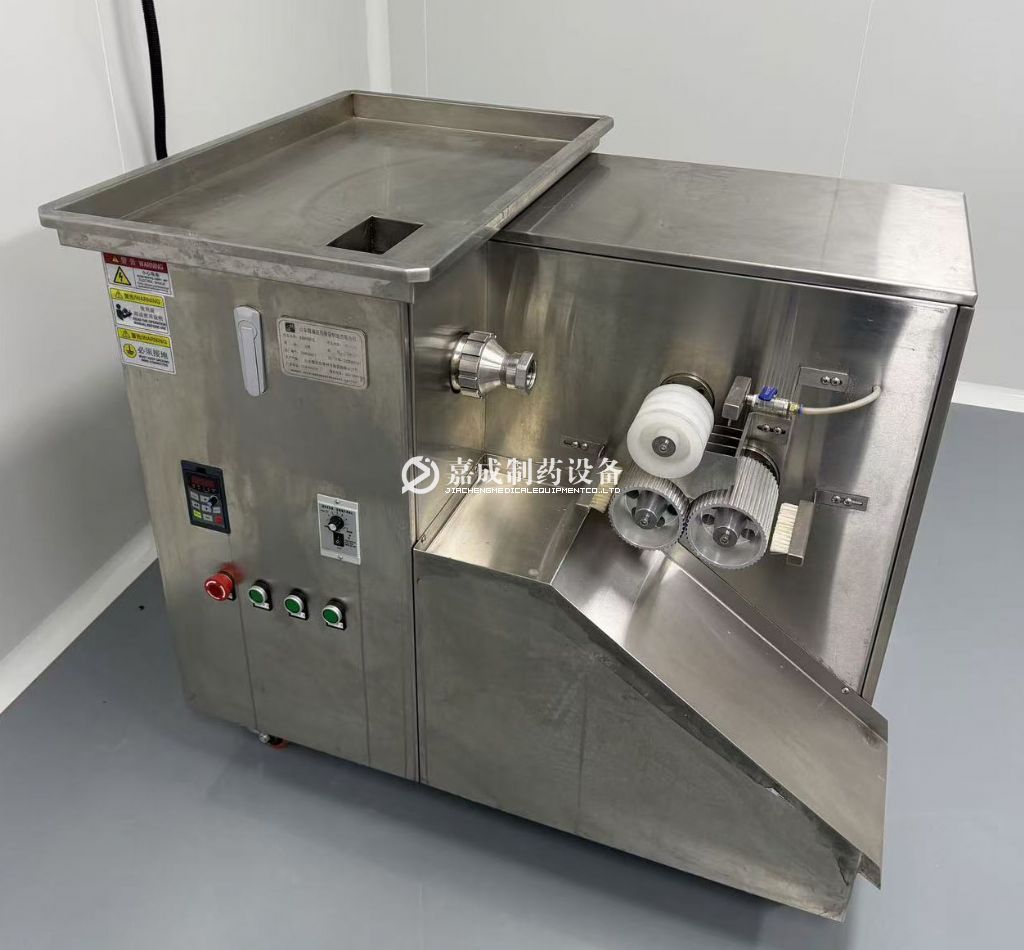

成品展示
