干法制粒机操作规程
安装前准备
a使用制粒机注意务必小心接地(PE),接地导线(100Ω以下,Φ1.5mm以上铜芯导线)。
b使用制粒机前注意给各润滑系统注入润滑油(脂)。(设备出厂已经加注)
1.安装环境要求
a机器安放在水平的硬地面上,四周通畅。避免高温、潮湿、粉尘;避免日光直射;请匆受腐蚀性气体及油污的侵蚀。
b安装本机器的车间要配置 三 相制电源,另外必须配置一个PE接口,电源电压380V、50HZ。
c车间面积大于3×1.2m2,开门1.1米左右即可。
2. 就位安装
1、机器安放在水平的硬地面上,地面承载力要大于2500Kg/m2;
2、机器安放好后应校正水平,水平度不低于2mm/1m;
3、机器应可靠接地,接地电阻不大于4 Ω,线径不小于1.5mm2可靠接地。
3. 调试启动操作步骤
3.1接通电源开关,按一下机器电源启动开关(面板上的绿色按钮),变频器控制器灯亮,在触摸屏里手动操作画面中分别启动变频器上的启动按钮,设定时缓慢调节变频器调速频率,试运转时可以将三个频率都调至10HZ左右,在无压力的情况下空运转1-3分钟。

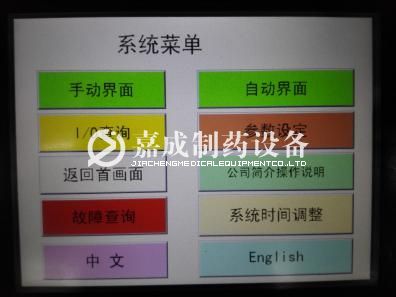

(一)点击画面中间任意地方后,触摸屏显示系统菜单画面:

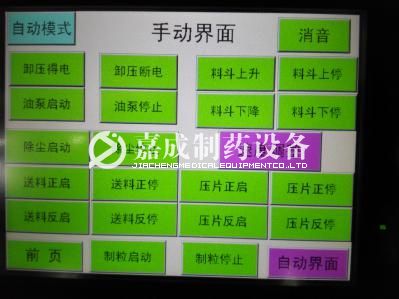

(二)点击手动界面后,触摸屏显示手动操作画面:
3.2点击手动画面油泵启动对油缸进行升压操作,至压力1-3MPa点击油泵停止,油泵加压后,将油泵上的阀门拧紧保压,(压力表见照片三)运行1-3分钟,停机泄压时是将2个阀门都松开即可。

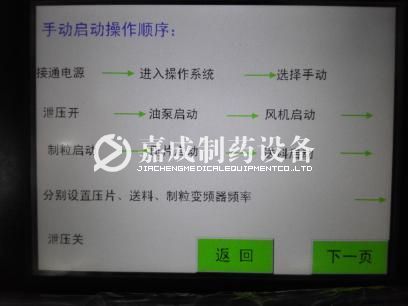

手动画面中启动顺序为:

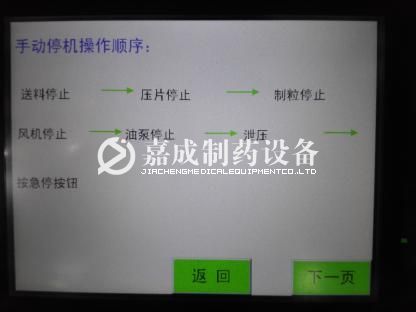

手动画面中停机顺序为:
点击自动界面,触摸屏进入自动操作界面:
案号设定(1-99),根据不同的物料,合理设定送料、压片、制粒三个频率配比,设定好频率之后,按保存键。
在系统菜单点击参数设定,可进行启动及停机的时间设定:
设定好时间之后,按保存键,修改方案号,可不同物料进行不同的设定。
设定好之后,按启动键,设备按开机顺序自动运行;按停车键,整机按顺序依次停机。
5、操作空载试运行,依次起动制粒电机、压片电机、送料电机。机器运行过程中,如有异响或猛烈振动,按急停按钮停机。

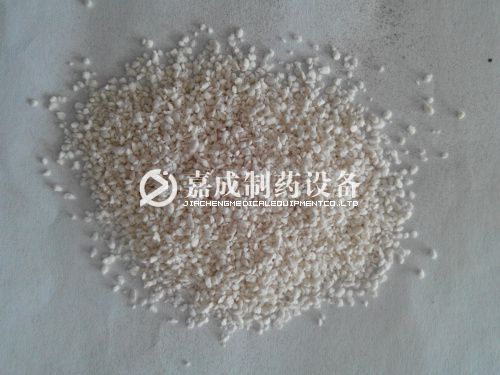

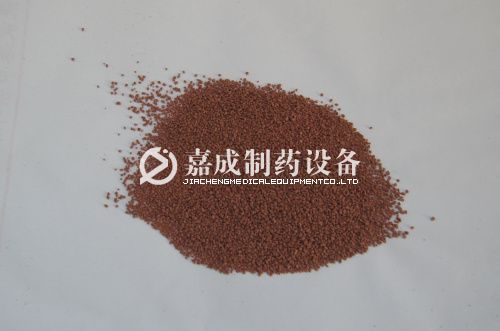

6、操作负载试运行,将混合好的干粉倒入加料口中,及时调整油缸压力及压片电机、送料电机转速,使三要素达到最佳组合状态。同时可调节制粒电机转速。通过送料螺杆旋转产生的压力将干粉挤至两压轮中,压轮挤压干粉成片状,经破碎后进入整粒箱中整粒,从而得到大小合适的颗粒。
7、参数调节:干法制粒机为适用于多种物料,所以干法制粒机的压力大小、送料、压片、破碎、整粒速度均可调整,这样对操作干法制粒机的要求就会高一点,对于不熟悉的物料物料可以先将三个频率分别设置在送料10HZ,压片15HZ,制粒15HZ左右,压片在2Mpa左右,然后在实际使用时根据物料特性以及所要求的颗粒结实程度、颗粒大小进行合理调整,一般对于流动性较好的物料,送料速度可以较慢一点,对易成形物料压力可以小一点,压片速度快一点,对于所做颗粒较大的情况,破碎整粒速度可以慢一点,只要不堵筛网网孔即可,在调整时,可以将其他参数不变的情况下,适当改变一个参数进行调节。在实际操作是根据具体情况进行调节,也是靠不断试验总结经验,达到最佳效果。
8、变频调速器面板显示的频率和实际转速换算
制粒速度: 实际转速=6.29X实际频率 1HZ=7.54r/min
压片速度: 实际转速=0.28X实际频率 1HZ=0.92r/min
送料速度: 实际转速=1.16X实际频率 1HZ=1.64r/min
